全自動軟水器的工作原理
分割線作者：成都沛億科技有限公司（www.klazzic.net） 張錦云 日期：2009年12月14日
軟水器作為一種原水處理設備，在水處理行業有著廣泛的應用。它既可單獨用于去除原水中的硬度離子，給鍋爐、熱水器等設備供給軟水，也可作為反滲透等純水設備的預處理單元，防止原水在膜表面結垢。許多用戶對軟水器的工作原理還不甚了解，通過閱讀本文，希望對您有所幫助。
通常軟水器的主要組成部分為：樹脂罐、樹脂、控制閥、溶鹽箱，控制閥決定著軟水器的工作方式，一般有手動和自動兩種工作方式，自動工作方式的軟水器在水處理行業有著廣泛的應用，本文將詳細介紹。
無論是手動還是全自動的軟水器，其工作的理論依據都是離子交換，即Na＋與硬度離子（主要是Ca2+、Mg2+）發生離子交換，將硬度離子置換并截留下來，從而達到軟化水、防止水垢形成的工藝目的。水垢的主要化學成分是CaCO3、MgCO3、Mg(OH)2、CaSO4、MgSO4等不溶于水的鈣鹽或鎂鹽，要防止水垢的形成有兩種方式：一種是不去除原水中鈣、鎂離子，在原水中添加阻垢劑，阻止水垢晶體的形成；一種是用軟化樹脂置換原水中的鈣、鎂離子，使水垢無法形成（全自動軟水器的方式）。
全自動軟水器去除鈣鎂離子反應方程式為：（RNa表示Na型陽離子樹脂；Ca2+表示硬度離子）
2RNa + Ca2+ → R2Ca + 2Na+
上式RNa樹脂吸附鈣、鎂離子后變成R2Ca或R2Mg型樹脂，隨著交換的進行，樹脂容器內的樹脂由上到下，逐漸由RNa變成R2Ca或R2Mg，R2Ca或R2Mg型樹脂沒有置換鈣、鎂離子的能力，當樹脂容器底部的樹脂有R2Ca或R2Mg型樹脂形成時，軟水器即需要再生將R2Ca或R2Mg型樹脂轉化為RNa型樹脂，以恢復樹脂的交換能力。其反應方程式為：
R2Ca + 2Na+ → 2RNa + Ca2+
式中Na+由溶解的工業飽和鹽水提供，再生出來Ca2+ 、Mg2+廢液經沖洗排掉。
軟水器再生周期
軟水器再生完成后到下一次再生開始前的工作時間為一個再生周期。一般客戶希望再生周期越長越好，但再生周期受原水硬度、軟水產水量、樹脂交換容量、樹脂裝填量、樹脂污染程度以及再生完成度等因素的影響，不可能無限延長。一套軟水器安裝完畢后，樹脂交換容量和樹脂裝填量即為不變因素；原水硬度為非可控因素；當然，客戶一般不會為了延長再生周期而不用或少用軟水（這樣軟水器就失去了其存在的價值）；所以，用戶可控的影響再生周期的因素僅剩下樹脂污染程度和再生完成度，這兩個因素都與軟水器再生有關。軟水器再生時，通過控制閥實現樹脂的清洗、反洗、吸鹽、鹽水回流等工位操作，這些工位操作的完成效果決定著脂污染程度和再生完成度，與再生周期直接相關。下圖為軟水器控制閥工位循環圖（以美國Fleck全自動軟水器控制閥為例，控制閥可自動完成下圖所有工位循環）。

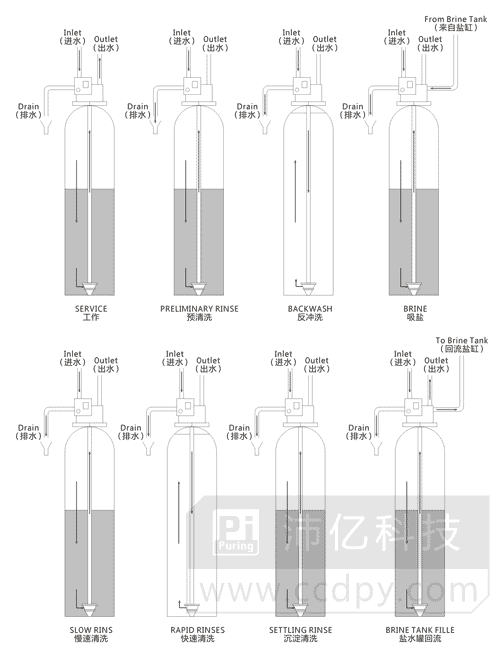

如上圖所示，F(xiàn)leck5600全自動軟水器從正常工作（制水），到完成一個再生過程，需要經過7個工位，耗時約兩個半小時，這期間，入水（Inlet）大多數從排水口（Drain）排放掉，軟水器無法制取軟水（正因如此，許多需要連續運行的軟水系統，需配置一用一備或一閥兩罐型軟水器。）。下圖為Fleck5600軟水器不同工位水流流程圖。
各工位水流及功能釋義如下：
- 工作位置（SERVICE POSITION）
水流：硬水從入口進入控制閥，通過下部活塞槽及通道，由頂部進入罐內，然后，向下穿過樹脂層，成為軟化水， 經下布水器返回中心管，向上至閥出水口排出。
功能：軟化水，樹脂從上到下，經過離子交換逐漸由RNa型變成R2Ca或R2Mg型，當罐體底部有R2Ca或R2Mg型樹脂形成時，需要進入下面的再生程序。 - 預清洗位置（PRELIMINARY RINSE POSITION）
水流：硬水從入口進入控制閥，通過下部活塞槽，由頂部進入罐內，再向下穿過樹脂層，經過下布水器沿中心管向上返回，再經活塞中心孔、頂部活塞槽至排污口排出。
功能：清洗，樹脂層水流自上而下，雜質由排污口排出。 - 反洗位置（BACKWASH POSITION）
水流：硬水從入口進入控制閥，通過下部活塞槽及活塞環岸，向下經中心管、下布水器進入罐內，再向上經樹脂層、 控制閥流道、頂部活塞槽，從排污口排出。
功能：反向清洗，樹脂層水流自下而上，雜質由排污口排出。（主要清洗方式，樹脂層處于蓬松狀態，清洗效果好。） - 吸鹽位置（BRINE POSITION）
水流：硬水從入口進入控制閥，經下部活塞槽，流過射流器噴嘴產生負壓，從而從鹽罐吸入鹽水。鹽水向下流經樹脂層，穿過下布水器，沿中心管向上，流回活塞中心孔，并從排污口排出。
功能：再生，控制閥控制吸入鹽水，鹽水水流自上而下流經樹脂層，將失效的R2Ca或R2Mg型樹脂轉化為RNa型樹脂，恢復交換能力。 - 慢速清洗位置（SLOW RINSE POSITION）
水流：吸完所有鹽水后，硬水繼續從入口進入控制閥，通過下部活塞槽，流過噴嘴，向下穿過樹脂層，從下布水器進入中心管，向上進入活塞中心孔，最后從排污口流出。
功能：清洗，再生完成后罐體內有大量高濃度NaCl溶液，通過慢速清洗可將其排出罐體。 - 快速清洗位置（RAPID RINSE POSITION）
水流：硬水從入口進入控制閥，通過下部活塞槽及活塞環岸， 向下經中心管、下布水器進入罐內，再向上經樹脂層、 控制閥流道、頂部活塞槽，從排污口排出。
功能：反向清洗，該工位水流方向與反洗工位相同，功能也相同，只不過，反洗的對象是過濾雜質，快速清洗的對象是再生進入罐體的NaCl溶液。 - 沉淀清洗位置（SETTLING RINSE POSITION）
水流：硬水從入口進入控制閥，通過下部活塞槽，由頂部進入罐內，再向下穿過樹脂層，經過下布水器沿中心管向上返回，再經活塞中心孔、頂部活塞槽至排污口排出。
功能：清洗壓實樹脂層，上道工序樹脂處于反洗蓬松狀態，沉淀清洗水流自上而下，可讓樹脂層沉淀壓實。 - 鹽水罐回流位置（BRINE TANK FILL POSITION）
水流：硬水從入口進入控制閥，部分硬水經下部活塞槽，射流器喉管，吸鹽閥及吸鹽限流墊圈，注入鹽罐。其全硬水經下部活塞槽至罐頂，向下穿過樹脂層，變成軟化水，進入下布水器，沿中心管向上，并從閥體出口排出。
功能：溶鹽箱補水，為下次再生溶鹽做準備。
上圖以Fleck5600軟水器控制閥為例，對全自動軟水器各工位進行了介紹，其它型號或品牌的軟水器控制閥可能閥體結構不一樣，但反洗、快洗、慢洗、吸鹽、鹽水回流等水流方向及功能是相同的，用戶可以舉一反三。
