實驗室超純水機
分割線產品介紹
成都沛億科技有限公司生產的實驗室純水、超純水機，綜合運用了晶體阻垢水質預處理、反滲透膜法過濾、離子深度除鹽、超濾除熱源、雙波長紫外消解降TOC等當今先進超純水處理工藝，按如下規則設計制造：
- 采用美國DOW公司ROSA（Reverse Osmosis System Analysis）、CADIX等先進水處理工藝設計軟件設計系統運行參數（包括：系統工作壓力、流量、回收率、脫鹽率、管路配置等），保證設備運行于最佳工作狀態下，不僅使產水水質的保證，還可為客戶有效降低耗材更換成本。
- 采用功能強大的ProEngineer電腦三維設計軟件設計產品主體（包括：外觀、結構、人機界面等），產品外觀簡潔時尚；設備內部水路、電路布局合理；盡量減少接頭的使用數量和管路的長度，從而降低泄露的幾率和管道對水質的影響；符合人機工程學的傾斜操作面板，使您不用彎腰即可觀察設備的運行工況，同時完成取水操作。
- 控制部分采用進口美國ATMEL公司的單片機，經過優化的電路控制程序設計，可適應24×7全天候不間斷連續運行之苛刻工作條件。
- 設備所用原材料及耗材皆為行業頂級產品，如：美國羅門哈斯的樹脂、DOW的反滲透膜元件、韓國GoodSSEN的DMfit管路管件等，有效保證產水品質及耗材使用壽命。
優秀的專業技術人才、科學嚴謹的設計、先進的制水工藝、品質優異的原材料，所有的這些鑄就了沛億純水、超純水設備如鉆石般優異的品質。
沛億實驗室超純水機的技術特點
- 科學嚴謹的制水工藝流程設計，不僅是產水水質的保證，更可為客戶減少耗材更換成本。
- 優質的美國DOW公司Filmtec反滲透膜元件和美國Rohm and haas公司Amberjet UP超純水專用樹脂等核心原器件，是最佳的產水水質保證。
- 標準化、參數化的電腦三維CAD產品設計，使沛億實驗室超純水機外形簡潔時尚、內部結構科學合理，操作界面符合人機工程學，產品品質更加穩定。
- 沛億Classic型實驗室超純水機預處理外置于實驗臺下，不占用客戶多余的桌面空間，在滿足客戶基本制水功能需求的前提下，設備主機體積最小。
- 沛億Professional型和Ultimate型實驗室超純水機集成預處理、反滲透、后處理于一個機箱，安裝維護方便，結構配管科學。
- 美國進口單片機CPU全自動控制，故障自檢聲光報警系統，LED液晶屏在線顯示產水水質,全防水安全薄膜取水按鍵。
- Classic型和Professional型實驗室超純水機，控制和動力電源全部采用24VDC直流安全電源，設備功率僅幾十瓦；Ultimate型實驗室超純水機只有高壓泵采用220VAC的交流電源，控制和電磁閥均采用24VDC直流安全電源，設備功率僅300W，每小時即可產出120L的超純水。
- 設備具有原水低壓保護、原水缺水保護、純水箱缺水 自動制水、純水箱滿水自動待機、開機/停機自動沖洗反滲透膜等全自動控制功能。您需要做的工作僅僅是：打開電源、按下取水按鍵、取用超純水。
- Ultimate型實驗室超純水機運行參數可調：在原水水質發生變化、原水水溫發生變化或其它設備運行參數發生變化時，可調節“系統調節閥”改變設備產水量、回收率或運行壓力以適應上述運行參數的變化，使設備始終處于最佳工作狀態。（調節“系統調節閥”時，可從“系統壓力表”、“純水流量計”和“濃水流量計”直觀看到調節的效果。）
- 壓力式密閉系統設計，管路、接頭均為聚乙烯（PE）及聚乙縮醛（POM）惰性材質，避免了二次污染。
工藝流程
水質純化方法

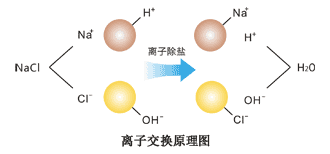

離子交換: 是以圓球形樹脂(離子交換樹脂)過濾原水，水中的離子會與固定在樹脂上的離子交換。常見的兩種離子交換方法分別是硬水軟化和去離子法。硬水軟化主要是用在反滲透(RO)處理之前，先將水質硬度降低的一種前處理程序。軟化機里面的球狀樹脂，以兩個鈉離子交換一個鈣離子或鎂離子的方式來軟化水質。 離子交換樹脂利用氫離子交換陽離子，而以氫氧根離子交換陰離子；以包含磺酸根的苯乙烯和二乙烯苯制成的陽離子交換樹脂會以氫離子交換碰到的各種陽離子(例如Na+、Ca2+、Al3+)。同樣的，以包含季銨鹽的苯乙烯制成的陰離子交換樹脂會以氫氧根離子交換碰到的各種陰離子(如Cl-)。從陽離子交換樹脂釋出的氫離子與從陰離子交換樹脂釋出的氫氧根離子相結合后生成純水。
活性碳吸附:活性碳的吸附過程是利用活性碳過濾器的孔隙大小，及有機物通過孔隙時的滲透率來達到吸附過濾的作用。吸附率和有機物的分子量及其分子大小有關，果殼類（如椰殼）顆粒狀的活性碳較能有效的去除氯胺。活性碳還能去除水中的自由氯，以保護純水系統內其他對氧化劑敏感的純化單元。 活性碳通常與其他的處理方法組合應用。在設計純水系統時，活性碳與其他相關純化單位的相關配置，是一項極為重要的水處理工藝。
微孔過濾：微孔過濾法包括三種類型：深層過濾(depth)、篩網過濾(screen)及表面過濾(surface)。深層濾膜是以編織纖維或壓縮材料制成的基質，利用隨機性吸附或是捕捉方式來滯留顆粒。篩網濾膜基本上是具有一致性的結構，就像篩子一般，將大于孔徑的顆粒，都滯留在表面上(這種濾膜的孔徑大小是非常精確的)，而表面過濾則是多層結構，當溶液通過濾膜時，較濾膜內部孔隙大的顆粒將被滯留下來，并主要堆積在濾膜表面上。 由于上述三種濾膜的功能不同，因此對濾膜之間的分辨非常重要。由于深層過濾是一種較為經濟的方式，可去除98%以上的懸浮固體，同時保護下游的純化單元不會敗壞或堵塞，因此通常被作為預過濾處理（沛億實驗室超純水機預處理PP過濾即為深層過濾）。表面過濾可去除99.99%以上的懸浮固體，所以也可作為預過濾處理或澄清用。微孔薄膜(篩網濾膜)一般被置于純化系統中的最終使用點，以去除最后殘留的微量樹脂碎片、碳屑、膠質顆粒和微生物。例如：0.22μm微孔濾膜，其可濾過所有的細菌，通常用于將靜脈注射用的液體、血清及抗生素進行除菌用。

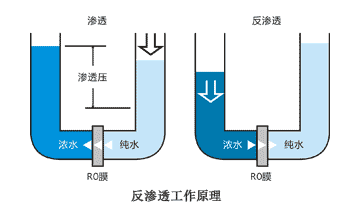

反滲透除鹽：反滲透是美國在二十世紀六十代研制成功的，最初用于美國宇航技術，以解決宇航員在太空循環用水問題水處理工藝，后逐漸轉為民用，因其高效率、低能耗能、無污染等獨特優勢，已成為當前海水淡化、純水制備等行業之首選技術，我們熟悉的瓶（桶）裝純凈水幾乎都是利用反滲透系統制取的。 RO（Reverse Osmosis）反滲透技術是利用壓力差為動力的膜分離過濾技術，其孔徑小至納米級（1納米=10-9米 ），在一定的壓力下，H2O分子可以通過RO膜，而原水中的無機鹽、重金屬離子、有機物、膠體、細菌、病毒等雜質無法透過RO膜，從而使可以透過的純水和無法透過的濃縮水嚴格區分開來。反滲膜的工作原理圖如下： 當兩種不同濃度的溶液，由一個RO膜隔開時，滲透現象會自然發生。滲透壓將水壓過RO膜，水將濃度較高的溶液稀釋，最后造成濃度平衡。在水純化系統中，施加壓力于高濃度的溶液中，以抗衡滲透壓。如此迫使得純水由高濃度的液體通過RO膜，并可加以收集。由于RO膜致密度極高，因此，產出的水流很慢，需要經過相當的時間，貯水箱內才會有足夠的水量。 RO膜可執行離子排除，使得只有水可通過RO膜，其余所有的離子及溶解的分子(包括鹽類和糖)都被截留，并水濃水被帶出反滲透膜元件。如果以原水水質及產水水質為基準，經過適當設計后，RO是將自來水純化為純水的最經濟有效方法。RO同時也是試劑級超純水系統最好的前處理方法。

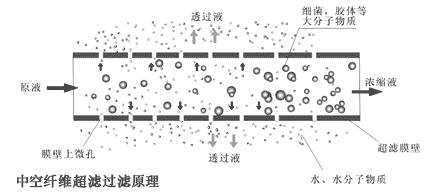

超濾：是一種與膜孔徑大小相關的篩分過程，以膜兩側的壓力差為驅動力，以超濾膜為過濾介質，在一定的壓力下，當原液流過膜表面時，超濾膜表面密布的許多細小的微孔只允許水及小分子物質通過而成為透過液，而原液中體積大于膜表面微孔徑的物質則被截留在膜的進液側，成為濃縮液，因而實現對原液的的凈化、分離和濃縮的目的。工作原理見下圖。超濾膜是一種強韌、薄、具有選擇性的通透膜，微孔物理孔徑大致在0.001—0.1μm之間，可截留大部分某種特定大小以上的分子，包括：膠質、微生物和熱源。較小的分子，例如：水和離子，則可通過濾膜。

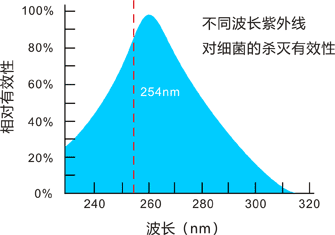

紫外消解降TOC：紫外線是一種肉眼看不見的光波，存在于光譜紫外線端的外側，故稱之為紫外線，依據不同的波長范圍，被割分為 A 、 B 、 C 三種波段，其中的 C 波段紫外線波長在 240 － 260nm 之間，為最有效的殺菌波段，波段中之波長最強點是 253.7nm。 紫外線殺菌的原理一般認為是生物體內的核酸吸收了紫外光的能量而改變了自身的結構，進而破環了核酸的功能所致。當核酸吸收的能量達到致死量而紫外光的照射又能保持一定時間時，細菌便大量死亡。 近來在UV燈制造技術方面的進步，已可制造同時產生185nm和254nm波長的紫外燈管，這種光波長組合可利用光氧化有機化合物，將超純水中的總有機碳濃度降低至5ppb以下。
工藝流程圖

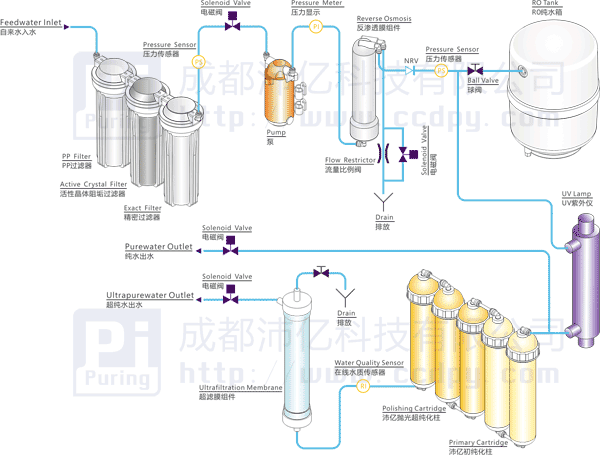

沛億實驗室超純水機典型工藝流程圖：
選型指南
成都沛億科技有限公司主要有實驗室超純水機與工業水處理系統兩大類產品。其中工業水處理系統（又稱工程機），根據客戶原水水質及成品水水質、水量需求不同，為客戶量身定制系統設計方案，得到客戶認可后，按設計方案設計制造，并進場安裝調試；實驗室超純水機為標準產品（又稱制式機）有四大系列七十余種規格，可按下面步驟進行設備初步選型。先看一下沛億實驗室超純水機的產品型號釋義。例：PPA12VF，即表示：沛億，Professional型以自來水為水源，產水水質為18.2 MΩ.cm，每小時產水量12升，帶紫外滅菌和終端超濾功能的實驗室超純水機。
| 公司代號 | 產品系列 | 產水水質編號 | 產水量編號 | 后處理類型編號 |
|---|---|---|---|---|
| P | C | R | 8 | V |
| P | C | 12 | F | |
| U | B | 24 | VF | |
| D | A | 60 | ||
| 120 | ||||
| 90 | ||||
| 沛億 (Puring) 簡寫 |
C：Classic實驗室經典型超純水機 P：Professional實驗室專業型超純水機 U：Ultimate實驗室大流量旗艦型超純水機 D：Distillate實驗室蒸餾水源型超純水機 |
R：純水 C：5~15 MΩ.cm B：15~18.2 MΩ.cm A：18.2 MΩ.cm |
產水量： 升/小時 |
V：帶紫外滅菌功能 F：帶終端超濾功能 VF：同時帶紫外滅菌 和終端超濾功能 |
選型步驟
- 確定客戶使用的源水性質。
- 自來水：選擇Classic/Professional/Ultimate自來水水源型實驗室超純水機。
- 蒸餾水（或反滲透純水、去離子水）：選擇Distillate蒸餾水源型實驗室超純水機。
- 確定客戶需要的成品水水量。
- Classic經典型實驗室超純水機有：8升/小時、12升/小時兩種規格供選擇。
- Professional專業型實驗室超純水機有：8升/小時、12升/小時、24升/小時三種規格供選擇。
- Ultimate大流量旗艦型實驗室超純水機有：60升/小時、120升/小時兩種規格供選擇。
- Distillate蒸餾水源型實驗室超純水機有：90升/小時一種規格供選擇。
- 確定客戶用水水質要求。
- 純水（R）：選擇Classic/Professional/Ultimate系列自來水水源型實驗室純水機。
- 5~15 MΩ.cm超純水（C）：僅Ultimate大流量旗艦型實驗室超純水機可提供此種產水水質，若要選擇其它系列，可升級水質要求選擇15~18.2 MΩ.cm型實驗室超純水機。
- 15~18.2 MΩ.cm超純水（B）：沛億全系列實驗室超純水機皆可選擇。
- 18.2 MΩ.cm超純水（A）：沛億全系列實驗室超純水機皆可選擇。
- 確定客戶是否需要后處理對超純水進一步紫外滅菌或超濾去除熱源。
- 帶紫外滅菌功能（V）：沛億全系列實驗室超純水機皆可選擇。
- 帶超濾去除熱源功能（F）：除Ultimate大流量旗艦型實驗室超純水機，其它系列實驗室超純水機皆可選擇。（由于Ultimate產水量大，對超濾過濾流量要求較高，加上客戶對大流量除熱源超純水機需求不多，Ultimate實驗室超純水機標配沒有超濾。客戶如卻有需求，可電詢訂做非標機型。）
- 同時帶紫外滅菌和超濾去除熱源功能：Professional系列自來水水源和Distillate系列蒸餾水源實驗室超純水機可供選擇。
備注：
- 產品具體規格型號參見實驗室超純水機全系列規格表。
- 產品詳細技術信息參見各系列超純水機的詳細介紹頁面。
