Ultimate大流量旗艦型超純水機
分割線產品介紹
沛億Ultimate系列大流量旗艦型實驗室超純水機設計宗旨為：原水適應能力強、產水量大、超長耗材壽命、成品水質優異穩定、系統運行參數可調、可做生化儀配套。為達到上述設計宗旨，沛億Ultimate系列大流量旗艦型實驗室超純水機不僅具有沛億Classic系列、Professional系列實驗室超純水機的技術優點，還具有“技術特點”欄目所示的針對性設計。

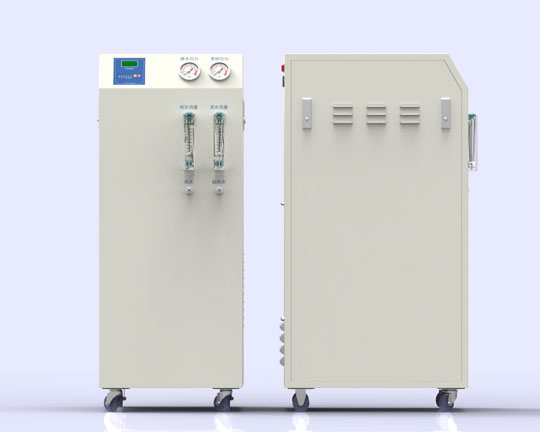

Ultimate大流量旗艦型實驗室超純水機前/左視圖

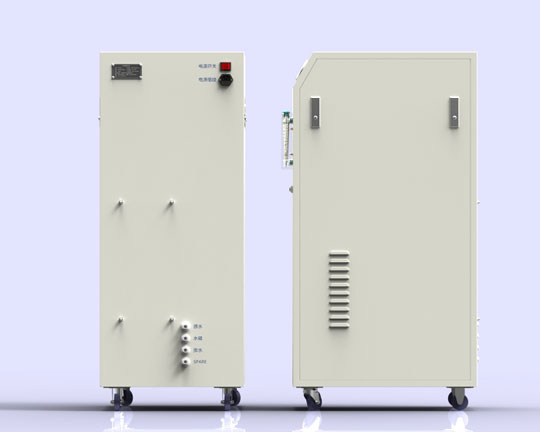

Ultimate大流量旗艦型實驗室超純水機后/右視圖
制水工藝流程
沛億超純水機以反滲透與離子交換為制水工藝基礎，配合UV紫外滅菌、超濾膜過濾、終端微濾等先進超純水制取工藝，可生產出接近理論最高純度的超純水。一般自來水經過：機械過濾、活性炭吸附過濾、阻垢劑添加、保安過濾、反滲透、UV紫外氧化滅菌、混床離子交換、核級拋光混床離子交換、除熱源超濾、終端除菌微濾等制水工藝，即可生成超純水。沛億實驗室超純水機典型制水工藝流程如下圖所示：（備注：因客戶需求及成品水水質不同，設備配置不同，設備可能不完全包含下圖所有制水工藝。）
沛億實驗室超純水機典型工藝流程圖
產品技術特點
沛億Ultimate系列大流量旗艦型實驗室超純水機針對"原水適應能力強、產水量大、超長耗材壽命、成品水質優異穩定、系統運行參數可調、可做生化儀配套。"的產品設計宗旨，有如下特殊工藝配置設計：
“原水適應能力強、產水量大”：勢必增大預處理、反滲透及后處理超純化部分的原件體積和處理能力。Ultimate系列實驗室超純水機預處理部分標配20”三級濾芯，普通城市自來水經處理后均可達到后級反滲透部分的入水要求。若是水質較差的自來水或濁度較高的地下水，可配置帶手動自潔功能的多介質過濾器。這樣Ultimate系列實驗室超純水機幾乎可以適應所有給水水源；反滲透部分，Ultimate系列實驗室超純水機標配進口高脫鹽率（脫鹽率>99％）工業級反滲透膜，一支膜每小時即可產60升或120升水（非一般采用多支普通脫鹽率民用級反滲透膜，串聯達到大產水量的，超純水機可比。）。
“超長耗材壽命”：預處理部分標配20”活性晶體阻垢濾芯，較普通軟化濾芯壽命提高5倍以上；若是配置帶手動自潔功能的多介質過濾器，則幾乎可以不必考慮更換預處理耗材，只需定期返沖洗過濾器的濾料即可；反滲透部分由于Ultimate系列實驗室超純水機采用的是高脫鹽率工業級反滲透膜，其使用壽命為普通民用級反滲透膜的3至4倍；后級超純化部分Ultimate系列實驗室超純水機樹脂裝填量為一般超純水機的5倍左右，加上反滲透部分脫鹽率高，產出的純水（后級超純化部分的入水）水質更優，使得Ultimate系列實驗室超純水機超純化單元耗材使用壽命更長。
“成品水質優異穩定、系統運行參數可調”：超純水機水質優異穩定之源在于超純水機反滲透部分產水（既純水）水質優異穩定，只有水質優異穩定的純水進入后級超純化部分，才能產出水質優異穩定的成品水。反滲透部分要產出水質優異的純水取決于如下條件：給水水質達標、反滲透膜本身品質優異、系統配置（運行壓力、流量等）合理。沛億Ultimate系列實驗室超純水機無論是配置20”活性晶體阻垢濾芯，還是配置帶手動自潔功能的多介質過濾器加晶體阻垢劑的組合，都是為了給反滲透系統供給合格的進水；同時Ultimate系列超純水機使用的高脫鹽率工業級反滲透膜自身品質也非常優秀；Ultimate系列超純水機配置有兩個壓力表、兩個流量計和一個系統壓力調節閥，可根據不同的原水水質和設備工況動態調節系統工作參數和設備產水流量，使設備始終運行在最佳工況下，持續產出水質優異的成品水。
“可做生化儀配套”：醫院一般生化儀配套用超純水系統水質要求不高（10 MΩ.cm左右的水即可滿足使用要求），但用水量較大，沛億Ultimate系列超純水機無論是產水量還是產水水質都完全能夠滿足生化儀配套；此外，為滿足不同生化儀給水條件的要求，沛億Ultimate系列超純水機即可配置全密閉壓力式純水箱，也可配置帶浸沒式UV紫外殺菌儀的不銹鋼純水箱。
沛億Ultimate系列實驗室超純水機除了以上針對性設計外，還有：集成預處理、反滲透、后處理于一個帶萬向機輪的機箱，安裝維護方便，結構配管科學；美國進口單片機CPU全自動控制，故障自檢聲光報警系統，LED液晶屏在線顯示產水水質，符合人機工程學設計的人機操作界面，全防水安全薄膜取水按鍵等技術特點。
產品局部細節
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8

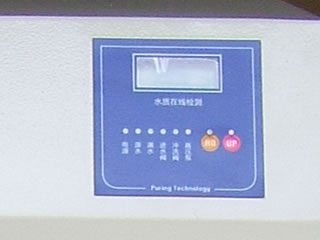

人機操作界面
1. 符合人機工程學的傾斜式人機交互操作界面，操作更加方便快捷；
2. "按鍵＋電磁閥"取水方式，可單手操作取水（不必費力旋轉取水閥）；
3. 取水按鍵為防水薄膜開關，安全耐用；
4. 系統狀態指示燈，設備工況了然于胸；
5. 在線LED顯示超純水水質。

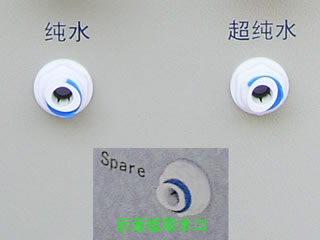

純水、超純水三取水口純水、超純水前面板雙取水口設計，既可取用純水，又可取用超純水（備注：純水水質可達分析實驗室用水三級國家標準，超純水水質遠優于分析實驗室用水一級國家標準；PUR型實驗室純水機沒有超純水取水口，不能取用超純水。）。此外，由于Ultimate超純水機產水量大，可作為實驗樓中央供水的純水主機，此時，后面板Spare接口可將純水送至實驗樓各分支用水點。

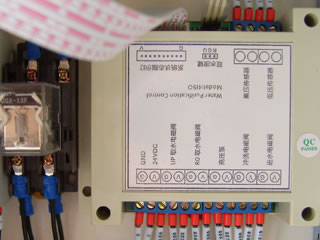

控制電路板控制電路板安裝于專用絕緣電控盒內，最大限度杜絕安全隱患；單片機CPU及主要控制元件均產自美國，品質優異穩定；制水、待機、聲光報警全自動功能，客戶所要做的僅僅是按下取水按鍵，取用超純水。

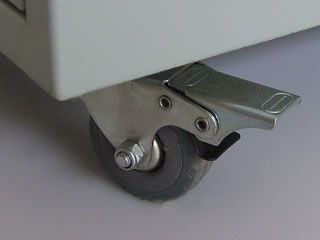

萬向機輪沛億Ultimate系列實驗室超純水機為落地柜式機型，設備安裝定位于底面，機器配置兩個帶鎖定裝置的萬向機輪配合兩個定向機輪，可方便地將設備移動到需要的用水地點，設備到位后鎖死萬向機輪可完成設備定位即可投入運行。

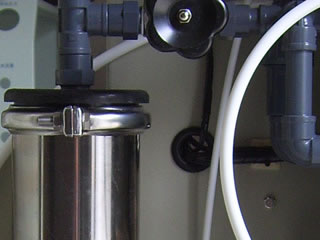

工業級反滲透膜及高壓硬連接管路Ultimate的反滲透單元為工業級高脫鹽率（脫鹽率>99%）反滲透膜加不銹鋼耐高壓膜殼，反滲透膜脫鹽率較普通超純水機使用的民用級膜顯著提高（產水水質提高一倍以上）；高壓管路使用化工級UPVC硬管粘接（與大型工程純水系統相同），布管美觀牢固，耐壓力強，泄漏幾率幾乎為零。

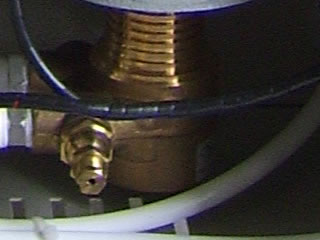

進口高壓旋片泵意大利進口高壓旋片泵，一臺泵即可滿足Ultimate超純水機反滲透膜的給水流量要求，水泵最高壓力可達1.5MPa（15公斤）。高壓泵作為超純水機脫鹽純化動力的來源，可謂超純水機的心臟，無疑Ultimate實驗室超純水機擁有一顆完美強勁的心。

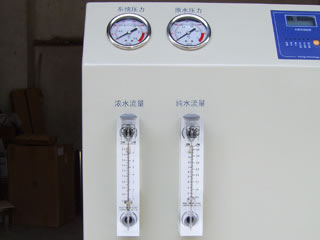

系統壓力、流量顯示充油耐震壓力表在線實時顯示原水壓力與系統壓力；純水流量計與濃水流量計實時顯示系統的產水與排放流量。壓力與流量作為超純水機的重要工作參數，是超純水機是否處于最佳工況的信息來源，是實驗室超純水機長期穩定運行的基石。

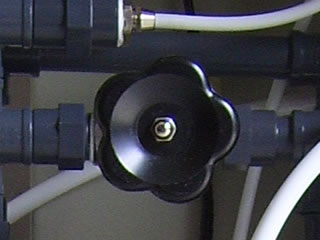

系統調節閥當原水水質發生變化、預處理濾芯或反滲透膜工作性能發生變化時，配合系統壓力與流量顯示，調節系統調節閥，可適應上述變化，讓設備始終處于最佳工況。（備注：沛億第二代Ultimate實驗室超純水機系統調節閥為內置式，可有效防止非操作人員誤操作造成設備工況改變。）
產品技術參數表
| 機型 | PUR | PUC | PUB | PUA |
|---|---|---|---|---|
| 應用領域 | 生化試劑 | 蓄電池 | 精密化學試劑 | 單晶硅半導體 |
| 中試用純水 | 電鍍工藝用去離子水 | 集成電路 | 集成電路 | |
| 培養基制備 | 五氧化二礬 | 鍍膜玻璃 | 液晶顯示器 | |
| 化肥及精細化工 | 制備化學試劑 | 微電子清洗射 | 超聲波清洗 | |
| 電泳漆、表面涂裝清洗純水 | 水栽培用水 | 溶解實驗 | 中試用超純水 | |
| 中央超純水系統主機… | 生化儀配套… | 生化儀配套… | 光學鏡片… | |
| 純水水質 | ||||
| 電導率@25℃ | 2~10μs/cm | 2~10μs/cm | 2~10μs/cm | 2~10μs/cm |
| 超純水水質 | ||||
| 電阻率@25℃ | 無超純水 | 5~15MΩ.cm | 15~18.2MΩ.cm | 18.2MΩ.cm |
| 總有機碳TOC | <30ppb | <15ppb | 3~10ppb | |
| 微生物 | <1CFU/ml * | <1CFU/ml * | <1CFU/ml * | |
| 其它參數 | ||||
| 產水量@25℃ | 60升、120升/小時 | 60升、120升/小時 | 60升、120升/小時 | 60升、120升/小時 |
| 最大出水流速 | 2升/分鐘 | 2升/分鐘 | 2升/分鐘 | 2升/分鐘 |
| 給水水源TDS | <300ppm | <300ppm | <300ppm | <300ppm |
| 給水壓力 | 0.15~0.5Mpa | 0.15~0.5Mpa | 0.15~0.5Mpa | 0.15~0.5Mpa |
| 純水箱容積 | 42升/76升 | 42升/76升 | 42升/76升 | 42升/76升 |
| 水質預處理 | 20寸3通道內置式（晶體阻垢） | 20寸3通道內置式（晶體阻垢） | 20寸3通道內置式（晶體阻垢） | 20寸3通道內置式（晶體阻垢） |
| 電源 | 220VAC/50Hz | 220VAC/50Hz | 220VAC/50Hz | 220VAC/50Hz |
| 功率 | 300W | 300W | 300W | 300W |
| 尺寸(寬高深) | 443×1072×598mm | 443×1072×598mm | 443×1072×598mm | 443×1072×598mm |
| 重量 | 45Kg | 55Kg | 55Kg | 55Kg |
備注：
- 帶“*”符號的技術參數為配置UV紫外滅菌儀機型可達到的指標。
- 若原水是水質較差的自來水或濁度較高的地下水，可配內置式帶手動自潔功能的多介質過濾器作預處理。
- 以上關于產品配置的參數為標準配置的參數，若需非標配置可電詢沛億公司。
- 產品具體型號參見實驗室超純水機全系列規格表。

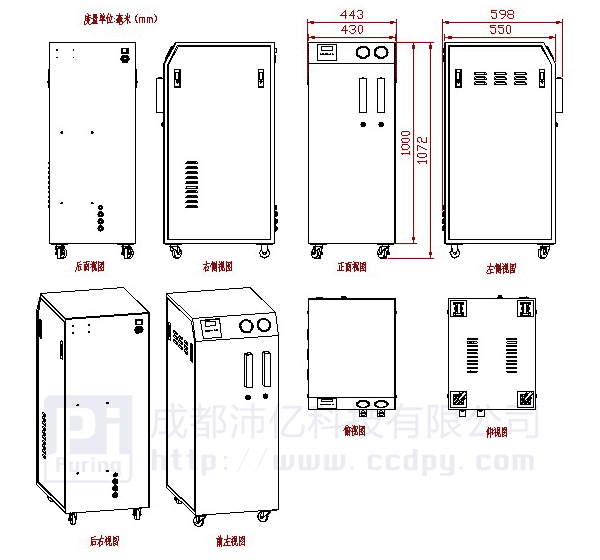

設備外形尺寸圖紙
