CM-230電導率監視儀使用說明書
分割線性能特征
本儀表為工業流程電導率在線監視面板式儀表。其量程切換、常數校驗均可通過后面板的操作部件自由設定調節；采用獨特的信號采集處理技術、專用厚膜集成電路，使測量準確、運行穩定；數據線性化、自動溫度補償；不受線纜長度改變的影響，免維護，是各種小型純水設備的理想配套儀表。
主要技術指標
- 測量范圍：0~20 0~200 0~2000μS/cm
- 準確度：1.5%(FS)
- 穩定性：±2×10-3（FS）/24h
- 配套電極：塑料結構 常數：1.0cm-1
- 溫補元件：NTC 介質溫度：5~50℃
- 螺紋尺寸：1/2"管螺紋
- 介質壓力：0~0.5MPa
- 線纜結構：RVP+同軸75-2雙屏蔽
- 線纜長度：5m或約定______m
- 溫度補償：以25℃為基準，自動補償。
- 顯示方式：3-1/2 位LCD
- 輸出信號電流：4~20mA
- 供電電源：AC 220V±10% 50Hz
- 電源消耗：≤1W
- 環境條件：（1）溫度0~50℃ （2）濕度≤85%RH
- 外形尺寸：48×96×100mm（高×寬×深）
- 開孔尺寸：45×92mm（高×寬）
接線位置圖

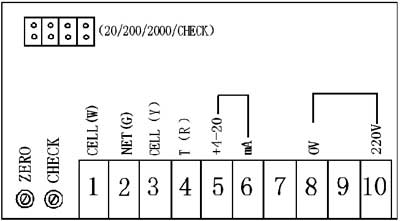

接線說明
- （1）白線接CELL(W)
- （2）綠線接NET（G）
- （3）黃線接CELL（Y）
- （4）紅線接T（R）
- （5）（6）外接記錄儀用端子，4~20mA對應于每一量程0~滿度μS/cm
- （7）接地線（EARTH）
- （9）內部無連接（NC）
- （8）（10）AC 220V±10%接入端
ZERO—儀表調零端鈕（電極干燥狀態，儀表顯示不為零時，調節此鈕使其指示為零）。
CHECK—電極常數調節鈕（在短路插片移至CHECK時調節）。
測量電極安裝

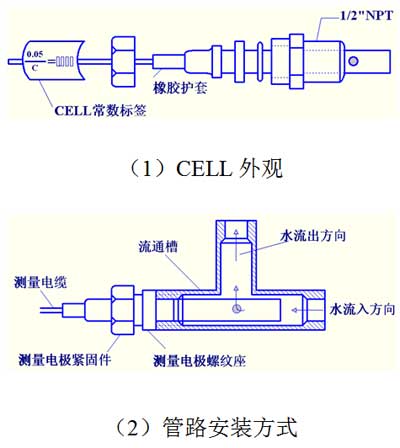

保證電極在管路上正確測量出電導率，應避免電導池間出現氣泡或死水而造成數據失準，請嚴格按下圖安裝：
注：
（1）電極應安裝在管路中位置較低、流速穩定且不易產生氣泡處。
（2）電導池平裝或豎裝都應深入到活動水體。
（3）測量信號屬微弱電信號，其采集電纜應獨立走線，禁止和動力線、控制線連接在同一組電纜接頭或端子板中，以免干擾或擊穿測量單元。
（4）測量電纜需加長時，請與廠家聯系或供貨前約定。
正確設置
儀表安裝完畢后，接通電源，請進行如下操作：
1、常數校正：
將后面板短路插片移至（CHECK）位置，顯示屏顯示的數據為電極常數值，如與所配電極常數不符時，可調節左下方（CHECK）調節鈕使其相符。例：若電極常數C=1.059cm-1則調CHECK鈕使儀表顯示為1.059。
2、量程切換：
將短路插片移至不同的量程檔，可實現量程切換。為獲得最佳分辨率請選擇合適量程，量程太大讀數精度會有所降低。注意：當顯示屏最高位顯示“1”，后三位消隱，即表示被測量溶液的電導率值超過該量程，應換至高一檔量程。
維護保養
- 測量電極是精密部件，不可分解，不可改變電極形狀和尺寸；不可用強酸、堿清洗，改變電極常數，影響測量的精度。
- 測量電纜為專用電纜，不可更換。
- 儀表應安置于干燥環境或控制箱內，避免因水滴濺射或受潮引起儀表漏電或測量誤差。
故障判斷及排除
| 現象 | 可能因素 | 排除方法 |
|---|---|---|
| 1．儀表無顯示 | A．電源沒接通 B．儀表故障 | A．檢查（8）（10）之間有無220V電壓 B．請專業人員維修，一年內廠家給予調換。 |
| 2．顯示不穩定 | A．電極接線不正確 B．管路中有氣泡 C．水質不穩定 D．電源有強干擾 E．被測流體帶電 | A．檢查電纜線有無接錯 B．整改管路或另選測量點 C．用穩定水源排除儀表原因 D．視原因?qū)﹄娫床扇〈胧?br/>E．在進入電極前介入不銹鋼管接地消除 |
| 3．讀數誤差大 | A．常數設置不正確 B．電極常數發生改變 C．測點流速太急或死水 | A．按六.1辦法重調 B．更換新電極 C．將電極安裝于流速較緩處 |
| 4．電極脫水后儀表指示有數值 | A．電極透水或電纜絕緣性能下降 B．電極間有異物 C．接線端子受潮 | A．更換新電極 B．C．查明原因針對處理 |
連接PLC、記錄儀
4~20mA信號為直接輸出方式，當記錄儀或PLC端口與系統電源地相通或懸浮高電位時，會影響電導儀的測量精度和安全，請選配4~20mA信號隔離器（另供）。
儀器成套清單
電計：一臺
傳感器：一支
固定夾：一付
說明書：一冊
