疊片式過濾器原理及選型規格

分割線

總述

過濾作為純水、超純水工程中不可或缺的處理工藝，主要用于去除水中的顆粒狀雜質及懸浮物，過濾工藝總體上來講以較為成熟的介質過濾為主，但近年來非介質過濾器也漸漸在國內各行業應用起來，其中疊片式過濾器即為較先進的非介質過濾器，以其獨特的結構、優異的性能、高效低耗的特點深受用戶青睞。該產品在很大程度上可以取代砂濾器等傳統的機械過濾裝置，其性能優越、水電耗遠低于其他同類產品。

產品特點

高效，精確過濾
特殊結構的過濾技術，性能精確靈敏，確保只有粒徑小于要求的顆粒才能進入系統，是最有效的過濾系統；用戶可根據用水要求選擇不同的過濾精度，可提供達5μm的精密過濾。
適應性好
可以輕松處理各種類型的原水、地表水和河水/井水，甚至污水(排水)等。設備運行溫度最高可達95°C，耐壓最高可達4.0MPa。
低能耗
高速而徹底的反洗，只需數十秒即可完成。反洗耗水量極少，只占出水量的0.5%；如配合空氣輔助反洗，自耗水更可降到0.2%以下。設備運行耗電也極少。
標準模塊化，處理能力強，占地小。
系統基于標準單元模塊化設計，用戶可根據需要選擇，互換性強。系統緊湊，占地極小。過濾器采用時間或壓差方式進行控制，實現全自動運行。時間控制的設備在運行一定時間后開始反沖洗；壓差控制方式利用進出口之間的壓差作為控制信號，當過濾器攔截的懸浮物達到一定量時，壓力損失會迅速增加，當進出水口之間的壓差達到設定值時設備自動開始反沖洗。壓差控制器同時具備壓差、時間、手動三種控制功能，可通過手動按鈕進行反沖洗。
全自動運行，連續出水。
設備具備全自動功能，工作、反洗狀態之間自動切換，不需人工干預，可確保連續出水。即使進水水質發生較大波動系統也可以自動適應。
元件使用壽命長
新型過濾元件堅固、無磨損、無腐蝕、極少結垢，經多年工業實用驗證，使用數年也沒有磨損，不會老化，過濾和反洗效果不會因使用時間而變差。
質量優異
產品符合相應質量標準，所有產品在出廠前均經模擬工況檢測和試運轉，不需專用工具，零部件很少；易于使用，僅需定期檢查，幾乎不需日常維護。

過濾原理

疊片過濾技術：薄薄的特定顏色的塑料疊片兩邊刻有大量一定微米尺寸的溝槽。一串同種模式的疊片疊壓在特別設計的內撐上。通過彈簧和液體壓力壓緊時，疊片之間的溝槽交叉，從而制造出擁有一系列獨特過濾通道的深層過濾單元，這個過濾單元裝在一個耐壓耐腐蝕的濾筒中形成過濾器。在過濾時，過濾疊片通過彈簧和流體壓壓緊，壓差越大，壓緊力越強。保證了自鎖性高效過濾。液體由外緣通過溝槽流向疊片內緣，經過18-32個過濾點，從而形成獨特的深層過濾。過濾結束后通過手工或液壓使疊片之間松開進行手工清洗或自動反沖洗。

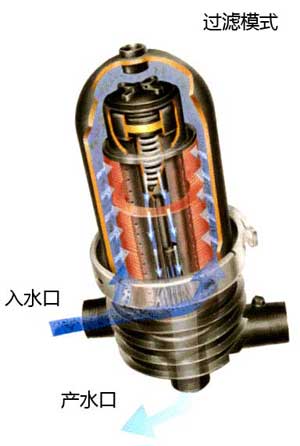

過濾過程

疊片被彈簧力和壓蓋內外壓差形成的壓緊力而緊緊地壓在一起，形成一個緊密的過濾元件，防止水中雜質穿透；
原水進入過濾器并穿過過濾元件；
懸浮雜質被攔截在疊片外部和疊片之間。

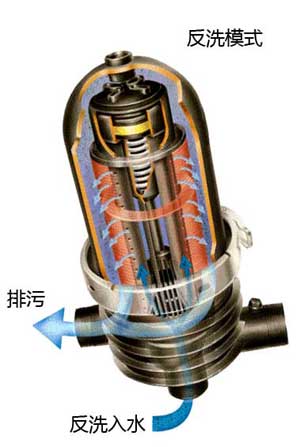

反洗過程

控制器發出信號，關閉進水打開排污，此時：

控制器控制的過濾單元過濾后的清水從相反的方向進入該反洗的過濾器的出水口；
橡膠錐斗的裙翼被水的壓力打開，水流只能進入各反洗管；
壓力水從安裝在反洗管上的噴嘴噴出；
反洗管中的壓力水同時也進入活塞蓋，推動壓蓋向上，松開被其壓緊疊片；
沿切線方向噴射的水流驅動松開的疊片快速旋轉，同時沖刷走攔截的雜質；
反洗水攜帶沖刷下來的雜質從排污口排走。

備注：足夠的壓力是保證過濾器有效反洗的關鍵參數

精度（微米）	20	55	大于 100 微米
有效反洗壓力	>5.5Kg	>4Kg	>3Kg

運行參數

工作壓力：0.1 MPa~1.0 MPa
水溫：>95℃(>65℃時需事先聲明) PH 5~11.5
系統壓損：0.01~0.08 MPa
控制電壓：12V直流，24V交流
反洗壓力：>0.25MPa
反洗流速：8~18m3/h
反洗時間：20~60秒
反洗水耗：30~100Kg (單個過濾頭)
過濾精度：5-3000 微米
材質：濾盤材質為聚丙烯塑料EPDM密封，過濾單元主體由增強聚酚胺塑料成形制造；進出水及排水管路有碳鋼聚酯涂襯、工程塑料和不銹鋼三種，閥門有塑料閥或金屬閥；

疊片式過濾器和介質過濾器的比較

性能	疊片式過濾器	介質過濾器
過濾形式	深層過濾	深層過濾
過濾效率	高，尤其對軟性雜質和纖維性雜質具有很高的撲捉能力。	高，有吸附效果，但再生不完全時會影響過濾效果。
反沖效果	好	一般，（需要特殊配套）
反沖間隔周期	中等	長
總反沖水量	少	高
占地面積	低	高
過濾單元維修或更換成本	基本不維修	高，決定于再生效果
系統運營成本	一般	高
工程配套	低	高，且需要時間

以色列Arkal疊片式過濾器規格

過濾單元數	耐壓 bar	反沖壓力 bar	最大流量ton/h			外型尺寸mm			重量kg
過濾單元數	耐壓 bar	反沖壓力 bar	100-400u	55u	20u	長	高	寬	標準	全塑
2英寸標準過濾單元 (每個過濾單元含一個 SPINE)
2	10	2.8	<40	<26	<15	<545	815	720	79	70
3	10	2.8	<60	<40	<23	<845	815	720	100	90
4	10	2.8	<80	<53	<32	1145	815	720	121	120
3英寸標準過濾單元 (每個過濾單元含兩個 SPINE)
3	10	2.8	90	60	30	900	1365	865	160	150
4	10	2.8	120	80	40	1200	1365	865	185	170
5	10	2.8	150	100	50	1500	1365	865	223	203
8	10	2.8	240	160	80	1290	1640	1125	500	420
12	10	2.8	360	240	120	1290	2105	1125	610	510
15	10	2.8	350	300	150	1760	2105	1970	750	630
18	10	2.8	540	360	180	1760	2170	1970	900	720
4英寸標準過濾單元 (每個過濾單元含五個 SPINE)
3	10	2.8	300	200		1450	1480	830	335	290
4	10	2.8	400	267		1950	1520	900	435	370
5	10	2.8	500	333	167	2450	1520	900	565	485
6	10	2.8	600	400	200	2950	1560	970	705	610

過濾精度

疊片式過濾器可廣泛應用于工業、商業領域，如食品、紡織、冶金、塑料、醫藥、建材、造紙、工業及商業建筑的暖通空調系統。過濾等級按后級用水系統或設備對水質的要求、用水場合對水質的要求確定。

應用		行業領域	過濾等級(μm)	常用流量(t/h)
總供水		飲食、紡織、礦業、電子、鑄造	50~100	15~500
細水管/噴嘴用水		飲食、制漿造紙、冶金、礦業、機械	20~100	7~200
一般循環水		飲食、制漿,造紙、礦業、機械、冶金	≤ 100	20~800
冷卻塔循環水	旁濾	飲食、電力、礦業、機械、冶金、醫藥、石化煉油、空調系統或供暖系統	≤100	50~500
冷卻塔循環水	全濾		≤75	7~250
生活飲用水		市政供水、自來水	≤50	≤1000
超濾/反滲透預處理		飲食、紡織、電子、化工醫藥	≤10	5~50
離子交換預處理		紡織、電力、醫藥、冶金、石油化工、制漿造紙、機電、飲食	50~100	10~250
樹脂捕捉器			100~200	10~200
污水處理回用		制漿、造紙、飲食、礦業、機械、冶金	5~100	50~1000
特殊水質	高鹽水	咸水、海水、鹽水的過濾	50~170	15~500
特殊水質	高濁水		≤200	20~800

附：過濾級別表

微米	5	10	20	30	40	50	80	100	120	150	200	400	800
mm	0.005	0.01	0.025	0.03	0.04	0.05	0.08	0.1	0.12	0.15	0.2	0.4	0.8
目數	3000	1500	750	550	400	300	200	150	120	100	80	40	20
