RM-320電阻率控制儀使用說明書
分割線性能特征
本儀表是電阻率測量/控制，并具有低限報警功能的在線面板式儀表，適用于EDI、混床制備超純水作工業流程監控。它采用獨特的信號采集處理技術，自動溫度補償，配套經特殊處理的316L不銹鋼電極，滿足電阻率測量的長期穩定運行。
主要技術指標
- 測量范圍：0~18.25MΩ.cm
- 準確度：2.0%(FS) 穩定性：±2×10-2（FS）/24h
- 配套電極：
電極常數：0.05cm-1
材 質：衛生級316L不銹鋼
溫補元件：NTC
介質溫度：5~50℃
螺紋尺寸：1/2"管螺紋
介質壓力：0~0.5MPa
線纜結構：RVP+同軸75-2雙屏蔽
線纜長度：10m或約定______m - 溫度補償：以25℃為基準,自動補償
- 顯示方式：2-1/2位LCD 有背光□ 無背光□
- 輸出信號：開關量（一組轉換觸點）
- 供電電源：AC 220V±10% 50Hz
- 電源消耗：≤1W
- 環境條件：（1）溫度0~50℃ （2）濕度≤85%RH
- 外形尺寸：48×96×100mm（高×寬×深）
- 開孔尺寸：45×91mm（高×寬）
接線位置圖

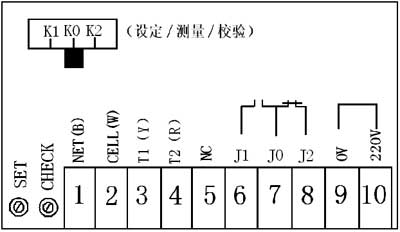

接線說明
- （1）黑線接NET（B）
- （2）白線接CELL（W）
- （3）黃線接T1（Y）
- （4）紅線接T2（R）
- （5）內部無連接NC
- （6）繼電器常開觸點J1
- （7）繼電器動作觸點J0
- （8）繼電器常閉觸點J2
- （9）（10）AC 220V±10%接入端
SET—低限報警設置鈕。
CHECK—電極常數設置鈕。
測量電極安裝

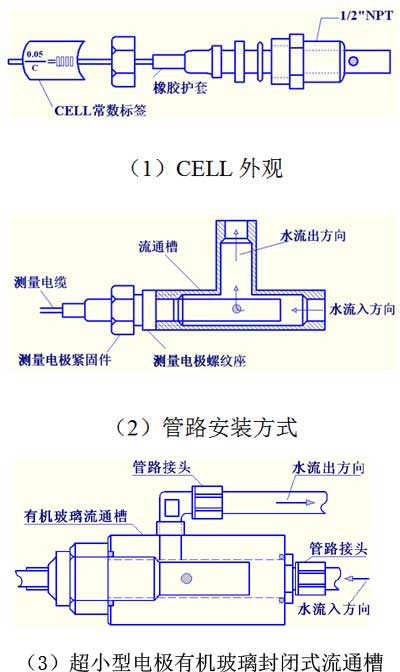

為保證電極在管路上正確測量出電阻率，應避免電導池間出現氣泡或死水而造成數據失準，請嚴格按下圖安裝：
注：
（1）電極應安裝在管路中位置較低、流速穩定且不易產生氣泡處。
（2）電導池平裝或豎裝都應深入到活動水體。
（3）測量信號屬微弱電信號，其采集電纜應獨立走線，禁止和動力線、控制線連接在同一組電纜接頭或端子板中，以免干擾或擊穿測量單元。
（4）測量電纜需加長時，請與廠家聯系或供貨前約定。
（5）在不適宜安裝三通流通槽的小型純水機中，可采用超小型電極有機玻璃封閉式流通槽（須在訂貨時申請）。
正確設置
儀表安裝完畢后，接通電源，請進行如下操作：
1、常數校正：
將后面板開關撥至右側K2（校驗）位置，調節CHECK鈕，使顯示的數據和電纜標簽上所標數據相符。
2、控制、報警值設定：
將開關撥至左側K1（設定）位置，即為設定報警狀態，調節SET鈕，使顯示的數據為報警/控制的界限值；電阻率低于此界限時，蜂鳴器發出報警訊響，同時繼電器動作，啟動操作裝置。
3、將開關撥至中間K0（測量）位置，儀表進入監視狀態，顯示值為實測電阻率值。
為防止在動作界限臨界跳動，設有約3個字的回差，使繼電器由于測量低限動作后，測量數據上升至3個字以上再自動復位，繼電器動作圖如下：
4、繼電器在驅動電感性負載時，請加裝中間繼電器，以免觸點開斷時被電感反電勢擊穿電離，燒損觸點。
維護保養
- 測量電極是精密部件，不可分解，不可改變電極形狀和尺寸；不可用強酸、堿清洗，改變電極常數，影響測量的精度。
- 測量電纜為專用電纜，不可更換。
- 儀表應安置于干燥環境或控制箱內，避免因水滴濺射或受潮引起儀表漏電或測量誤差。
故障判斷及排除
| 現象 | 可能因素 | 排除方法 |
|---|---|---|
| 1．儀表無顯示 | A．電源沒接通 B．儀表故障 | A．檢查（9）（10）之間有無220V電壓 B．請專業人員維修，一年內廠家給予調換。 |
| 2．顯示不穩定 | A．電極接線有誤 B．管路中有氣泡 C．水質不穩定 D．電源有強干擾 | A．檢查電纜線有無接錯 B．整改管路或另選測量點 C．用穩定水源排除儀表原因 D．視原因對電源采取措施 |
| 3．讀數誤差大 | A．常數設置有誤 B．電極常數發生改變 C．測點流速太急或死水 | A．按六.1“常數校正”重調 B．更換新電極 C．將電極安裝于流速較緩處 |
| 4．電極脫水后儀表指示有數值 | A．電極透水或電纜絕緣性能下降 B．電極間有異物 C．接線端子受潮 | A．更換新電極 B．C．查明原因針對處理 |
| 5．報警有訊響繼電器不動作 | A．繼電器有響動，觸點不切換位置 B．繼電器無響動 | A．更換繼電器（觸點燒蝕） B．電路故障，返廠維修 |
儀器成套清單
電計：一臺
傳感器：一支
固定夾：一付
說明書：一冊
